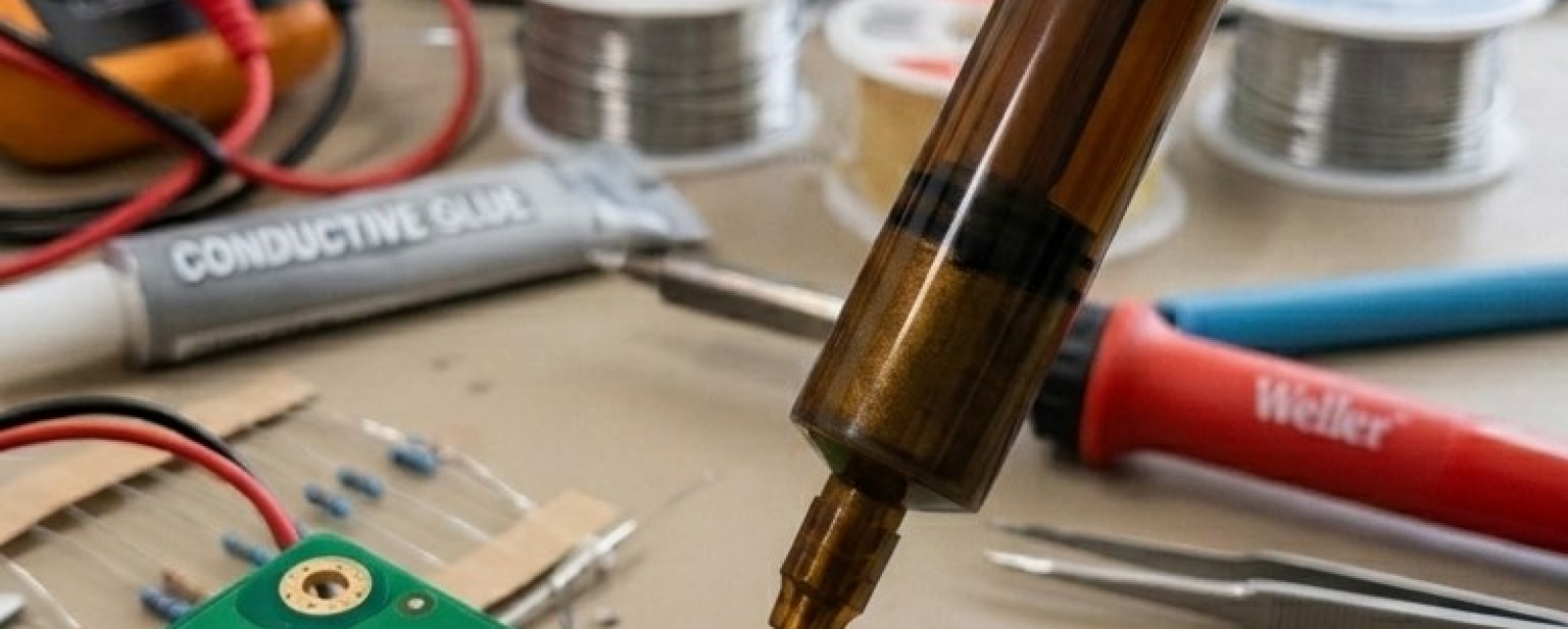

Токопроводящие клеи на основе серебра

Токопроводящие клеи на основе серебра принято классифицировать по нескольким ключевым признакам: направленности проводимости, типу полимерной матрицы, способу отверждения, форме и размеру частиц наполнителя, а также по целевому назначению.

🔀 1. По направленности проводимости (самый важный признак)

Это деление определяет, как именно клей проводит ток после отверждения.

Изотропные (ICAs)           Проводят ток равномерно во всех направлениях. После отверждения ведут себя как объемный проводник. Содержат 65–80 мас.% серебряного наполнителя (чаще всего чешуйки) для создания множества контактов между частицами.            Широко используются для общей сборки электроники, замены пайки, создания экранирующих покрытий и т.д..

Анизотропные (ACAs)     Проводят ток только в одном направлении (обычно по оси Z, перпендикулярно плоскости соединения). В плоскости X-Y остаются изоляторами.         Содержат наполнитель в концентрации ниже порога перколяции. Проводимость возникает только при сжатии между контактными площадками.            Точные соединения с мелким шагом (fine-pitch): подключение дисплеев (Chip-on-Glass/Flex), сборка камер, датчиков и т.д..

🧪 2. По типу полимерной матрицы (связующего)

Полимерная основа определяет механическую прочность, гибкость и термостойкость клея.

Эпоксидные (наиболее распространены): Обеспечивают отличную адгезию, прочность и химическую стойкость. Являются стандартом для большинства применений. Могут быть как термореактивными, так и отверждаться при комнатной температуре.

Силиконовые: Обладают высокой гибкостью и термостойкостью (до 200°C и выше). Используются в условиях высоких температур и вибраций.

Полиуретановые и акриловые: Обеспечивают хорошую эластичность и адгезию к различным пластикам. Часто применяются в гибких электронных устройствах.

Полиимидные: Обладают экстремально высокой термостойкостью (до 400°C). Используются в специальных высокотемпературных приложениях (аэрокосмическая, автомобильная электроника).

⏱️ 3. По способу отверждения (полимеризации)

Этот параметр критичен для выбора технологии процесса.

Термоотверждаемые (нагреванием): Самый распространенный тип. Требуют нагрева до определенной температуры для запуска реакции полимеризации. Температуры могут варьироваться: от низкотемпературных (80–150°C) до высокотемпературных (до 200°C и выше).

Отверждаемые при комнатной температуре: Отверждаются за несколько часов или суток без нагрева. Удобны для ремонта и прототипирования.

УФ-отверждаемые (ультрафиолетом): Отверждаются за секунды под действием УФ-излучения. Идеальны для высокоскоростных производственных линий и термочувствительных компонентов.

Растворимые (высыхающие): Проводимость появляется после испарения растворителя из состава. Пример — бытовой клей «Контактол».

🔬 4. По форме и размеру частиц наполнителя

Форма частиц серебра сильно влияет на электропроводность и технологичность клея.

Чешуйчатые (Flakes): Наиболее распространенная форма. Обеспечивают максимальную площадь контакта между частицами, что позволяет достичь высокой проводимости при меньшем объемном содержании.

Сферические (Spheres): Обеспечивают более предсказуемые реологические свойства (вязкость, текучесть), но для достижения той же проводимости требуется большее содержание серебра.

Смешанные: Комбинация чешуек и сфер используется для оптимизации как электрических, так и технологических свойств клея.

Наночастицы: Позволяют создавать клеи с очень низким удельным сопротивлением (до 10⁻⁶ Ом·см) и могут отверждаться при более низких температурах за счет спекания.

🎯 5. По целевому назначению и функциональности

Общего назначения: Для стандартного монтажа компонентов и замены пайки.

Высокотеплопроводные: Специализированные составы для отвода тепла от мощных компонентов (светодиоды, силовые транзисторы).

Для гибких и печатных плат: Обладают повышенной эластичностью после отверждения.

Медицинские: Сертифицированные биосовместимые клеи для носимых и имплантируемых устройств.

Аэрокосмические и военные: Клеи с высокой надежностью и стойкостью к экстремальным воздействиям.

📊 6. По содержанию серебра

У разных производителей и для разных задач содержание серебра варьируется. Как правило, оно находится в диапазоне 60–80% по массе.

Высокое содержание (75-80%+): Обеспечивает минимальное удельное сопротивление (до 10⁻⁴ - 10⁻⁵ Ом·см), но клей дороже и может быть более хрупким.

Среднее содержание (60-75%): Хороший баланс между проводимостью и стоимостью, наиболее распространенный вариант.

Низкое содержание (<60%): Используется в анизотропных клеях (ACAs) или там, где не требуется очень низкое сопротивление.

💎 Краткий итог

Таким образом, выбор конкретного токопроводящего клея на основе серебра всегда является компромиссом между электропроводностью, механическими свойствами, технологичностью и стоимостью, определяемым его классификацией по вышеуказанным признакам.
